人妻视频一区二区三区免费,在线观看国产精品日韩av,日韩精品a片一区二区无码,中文字幕熟妇在线观看

涂裝案例：

東北地區(qū)某塔筒廠，3月份施工完一批塔筒外表面涂層，涂層配套如下，施工完面漆2-3天后，采用塑料薄膜包裝，并放置在室外的場地上。1個(gè)月后（4月份），檢查發(fā)現(xiàn)面漆涂層與中間漆涂層存在層間附著力差。于是找到魯南油漆技術(shù)部，要求幫忙分析下原因。

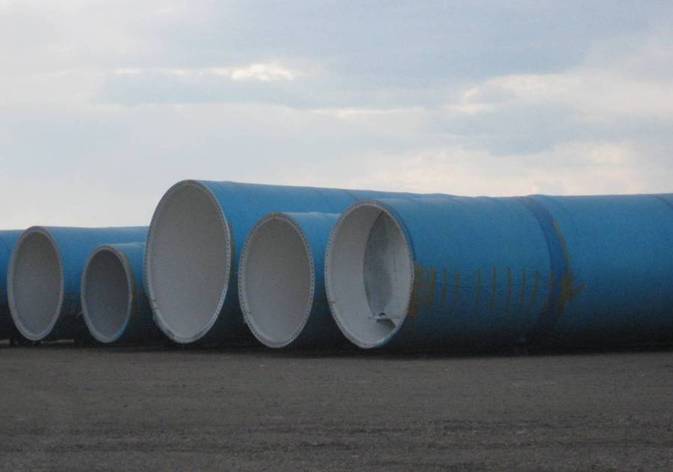

風(fēng)塔涂層干燥后，用塑料薄膜包裹放置于室外

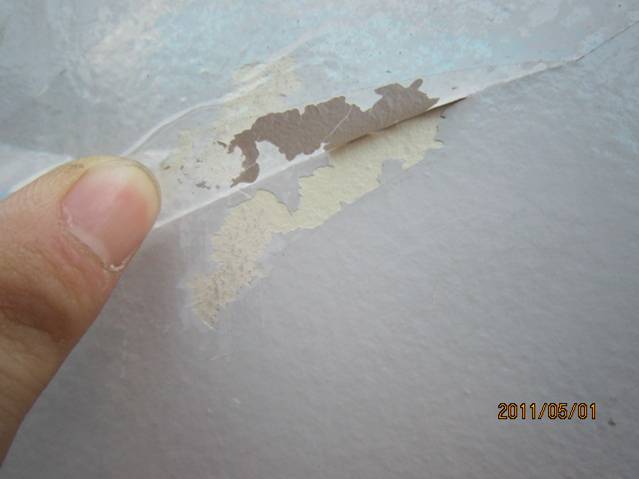

1個(gè)月后，拆開塑料薄膜，涂層可以用粘附的膠帶直接撕掉

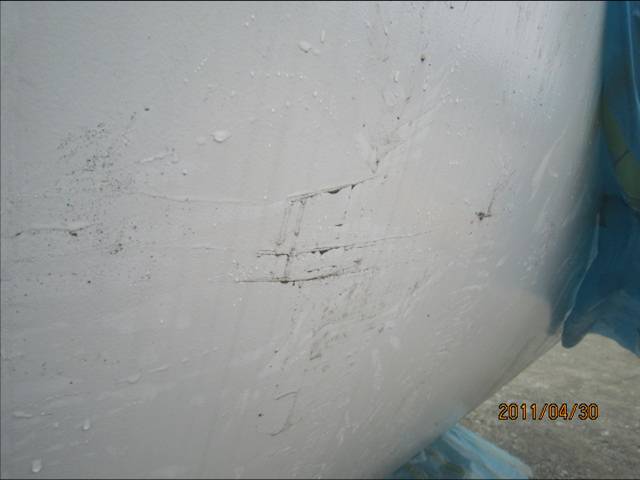

包裹在塑料薄膜內(nèi)涂層表面存在較多的凝結(jié)水

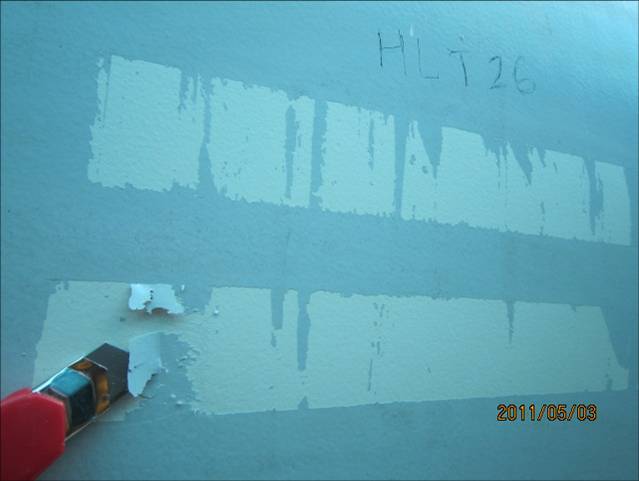

涂層附著力較差，用膠帶和刀片很容易去除面漆涂層

2、原因分析：

東北地區(qū)3月份三月平均溫度是 -3℃ ~ 7℃，在這個(gè)溫度下，勉強(qiáng)可以施工低溫固化型的環(huán)氧類底漆（最低零下5℃），聚氨酯面漆（零上2℃）；超過這個(gè)最低極限，則不能施工。同時(shí)，相應(yīng)的延長干燥時(shí)間；

例如環(huán)氧富鋅底漆，在5℃的情況下施工，表干時(shí)間是兩天半；完全固化25天。

該工程底漆和面漆的涂裝間隔，應(yīng)該保證48小時(shí)以上的涂裝間隔。面漆涂裝完成后，應(yīng)該保證一個(gè)月的自然晾干時(shí)間。如遇雨雪天氣，應(yīng)該用篷布等遮蓋。天氣放晴后，去掉遮蓋物。

但實(shí)際上，該工程在面漆施工完3天后，就用塑料薄膜包裹，造成以下情況：

1. 面漆的殘留溶劑揮發(fā)受阻，面漆和中層漆的附著力自然下降很多。
2. 低溫下，鋼鐵面溫度較氣溫要低，容易產(chǎn)生冷凝水，面漆涂層尚沒有完全固化，抵抗水汽的能力較差，長期“浸泡”高濕度的水汽環(huán)境下，甚至導(dǎo)致涂層軟化失敗。
3. 水汽可能會反透過涂層，進(jìn)入涂層內(nèi)部，聚集于涂層層間，導(dǎo)致涂層附著力問題。
